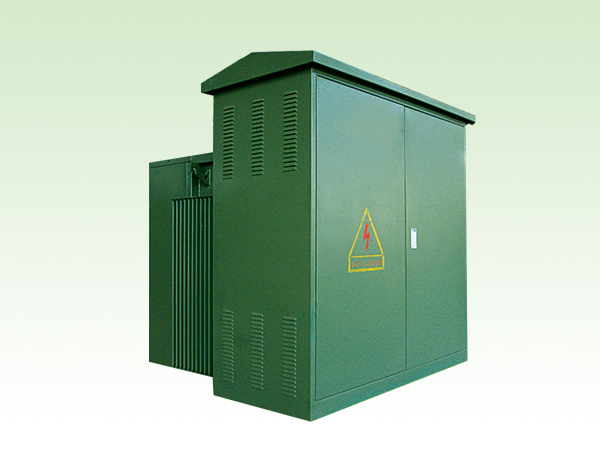

箱变

概述

     YBF 系列预装式变电站系用于 7.2kV和 12kV 环网供电，双电源供电或终端供电系统中，作为高压配电计量、补偿、控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四工位负荷开关或二工位负荷开关，后备保护熔断器及插入式熔断器；低压侧按用户要求装配控制电器，配电电器，补偿装置及电能计量表等。

     YBF 系列预装式变电站可用于室内，又可用于室外，广泛运用于工业园区、居民小区、商业中心及高层建筑等各种场所。

结构特点

     箱变结构分为前后两部分。前面为高低压操作间隔。高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器，压力释方阀、油温计、油位计、放油阀；低压间隔内包括低压端子；后部为注油箱体及散热片；变压器绕组和铁芯，高压负荷开关及保护用熔断器都在注油箱中。

性能特点

     体积小，结构紧凑，仅为国内同容量箱变的 l / 3 左右；

     全密封、全绝缘，无需绝缘距离，可靠保证人身安全；

     既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性；

     损耗小，低于国内 S9 型变压器损耗；

     电缆接头可操作 200A 负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点；

     采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝 (温度、电流)；

     采用了△/ Y 接法及三相五柱式结构，优点是电压质量高，中性点不漂移、箱体不发热，噪音低，防雷性能好。

使用条件

海拔；≤1000m（超过此范畴另行设计）；

风压：不大于 70Pa (相当于 35m/s）；

湿度：日平均值不大于 95%，月平均值不大于 90%；

环境温度：高气温＋55℃，低气温 －25℃；

防震水平：水平加速度  0.4m/s2；垂直加速度 0.15m / s2；

地震烈度： 8 度；

安装地点倾斜度不大于 3 °；

安装环境周围空气不受腐蚀性、可燃性气体及水蒸气等明显污染，安装地点无剧烈震动。
