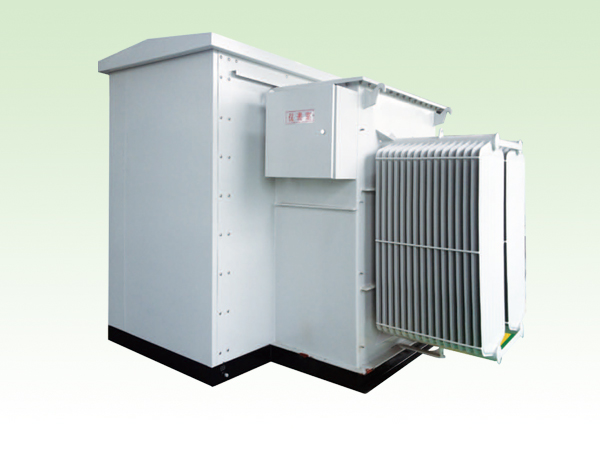

ZGS11（YBF）系列风电箱变

产品概述

ZGS11-口一35/0.69型风力变电站是将风电力发电机组发出的0.6～0.69kV电压升高到lOkV或35kV后并网输出的专用设备，是我公司吸取欧美风力发电的经验，结合国内风力发电的实情和现状量身定做的专供风力发电的新产品。它的出现适应了全国大范围监理风力发电场的趋势，是风力发电系统的较佳配套产品。

该产品是将变压器、负荷开关、高压熔管安装在变压器的箱体内，利用变压器的绝缘液作为整个产品的绝缘介质。具有体积小、重量轻、安装方便等优点。

性能特点

◎节能：本产品的变压器采用优质硅钢片材料，经电磁优化设计后，其空载损耗和负载损耗均比同类产品低，较大限度地保证了风能的充分运用。

◎安全：高压部分采用负荷开关+熔断器组合电器，可以快速可靠地保护变压器，低压部分可采用断路器或刀熔开关作为主开关，也可根据需要配置小容量变压器提供箱变和风塔的0.4kV照明用电。

◎耐高温、过负荷能力强：本产品的变压器采用绝缘纸加耐高温绝缘油，形成有别于普通变压器的环保型绝缘系统，燃点较高。在220℃温度下，能保持长期稳定性，在350℃温度下，可承受短期运行。

◎寿命长：使用寿命超过40年。

◎免维护：寿命期内无须滤油、换油，变压器的密封件与变压器同寿命。

◎技术含量高：本产品具有独特的7级温控技术。

◎防护等级高：风力变的箱体采用双层门密封结构，所有门的闭合处都采用密封胶条密封，通风口设有防尘装置，能有效防止沙尘、雨雪对风力变的侵扰，防护等级达到IP34．

使用条件

◎海拔高度≤2000m;

◎高环境温度+55℃，室内低环境温度-40℃；

◎湿度日平均不大于95%，月平均不大于90%;

◎安装在无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

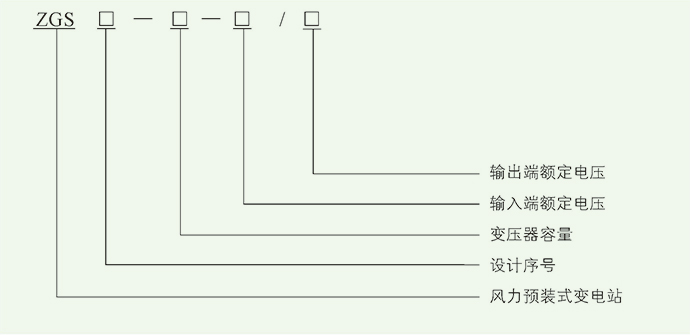

型号说明

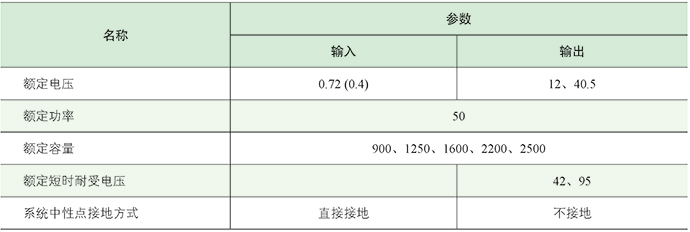

   技术参数
